概述
Eiger Link 系列产品是全新一代集成一路全高清视频编解码以及一路无线数据传输链路的系统模组，包括一个发射模块和一个接收模块，另外还选配了工业级高清视频编解码板，能够实现全高清视频的实时编解码和移动无线传输，同时也可以支持控制命令的同步实时传输。具有体积小、模块化、低功耗、低延时、超强抗干扰、支持高速移动等优点。可广泛应用于无人机、安防监控、电视转播、特种巡查等领域。
技术优势
l 全新酷芯微电子（artosyn Inc.）研发的基带芯片+RF(射频芯片)一体芯片AR8001。
l 国际知名高端消费级无人机独家供给产品，在无人机行业图传市场占有率大于 80%，积累了大量行业经验，具有高可靠性，高稳定性，高环境适应性。
主要特点
l 支持标清/高清/全高清视频输入
- 1080p@60fps, 1080p@30fps, 720p@60fps
l 支持双向通信
-可同时传输下行图像和上行控制命令
-智能出错重传机制，可靠性大幅度提高
l MIMO 多天线技术
-天空及地面均支持双天线技术，极大提升信号接收的可靠性
l 超强抗干扰性能
-集成干扰消除算法，抑制同频、邻频干扰
-有效对抗 Wi-Fi/3G/4G/蓝牙等同频干扰信号
l 自适应选频技术
-通过频谱侦测，系统自动选取抗干扰小的频道进行图像传输
l 地形适应能力强
-具有自主研发的回声估计以及均衡算法，大幅度提高了产品在建筑物密集
-地区下的图像传输性能，极大提高了在野外山峦环境下的可靠性
-支持超高速移动，可以稳定工作于时速>500km/小时的系统中
技术参数
发射模块
|
产品型号 |
视频 |
视频 |
数传 |
数传带宽 |
MIMO |
通信 |
发射功率 |
分辨率 |
编码 |
电源 |
功耗 |
工作 |
尺寸* |
|
Eiger Link 2400 |
micro HDMI CVBS* BT656* |
8MHz |
UART USB2.0 |
110kbps* 全双工 |
2x2 |
2.4 |
100mW |
1080P@60fps 1080P@30fps |
H.264 H.265* |
5V-15V 电压兼容 电流大于2A |
<5W |
-40 +85 |
L:60mm W:70mm H:20mm |
|
Eiger Link 2401 |
micro HDMI CVBS* BT656* |
10MHz |
UART USB2.0 |
110kbps* 全双工 |
2x2 |
2.3-2.7 |
200mW |
1080P@60fps 1080P@30fps |
H.264 H.265* |
5V-15V 电压兼容 电流大于2A |
<5W |
-40 +85 |
L:60mm W:70mm H:20mm |
|
Eiger Link 2402 |
micro HDMI CVBS* BT656* |
10MHz |
UART USB2.0 |
110kbps* 全双工 |
2x2 |
2.3-2.7 |
300mW |
1080P@60fps 1080P@30fps |
H.264 H.265* |
5V-15V 电压兼容 电流大于2A |
<7W |
-40 +85 |
L:60mm W:70mm H:20mm |
|
Eiger Link 3500 |
micro HDMI CVBS* BT656* |
10MHz |
UART USB2.0 |
110kbps* 全双工 |
2x2 |
3.3-3.8 |
300mW |
1080P@60fps 1080P@30fps |
H.264 H.265* |
5V-15V 电压兼容 电流大于2A |
<7W |
-40 +85 |
L:60mm W:70mm H:20mm |
说明：
1.视频接口：标配micro HDMI接口，CVBS以及BT656接口可选
2.数传带宽：bpsk调制模式下50kbps; qpsk调制下110kbps
3 分辨率：1080i 720i格式部分支持。
4.编码格式：H.265可选
5.尺寸：尺寸可定制
6.存储：发射端自带TF卡存储视频功能
接收模块
|
产品型号 |
视频 |
视频 |
数传 |
数传 |
抗多径 |
通信 |
传输距离 |
分辨率 |
编码 |
电源 |
功耗 |
工作 |
尺寸* |
|
Eiger Link 2400 |
HDMI USB |
8MHz |
UART USB2.0 |
110kbps* 全双工 |
>20us |
2.4 |
3km* |
1080P@60fps |
H.264 H.265* |
5V-15V 电压兼容 电流大于2A |
<5W |
-40 +85 |
L:60mm W:70mm H:20mm |
|
Eiger Link 2401 |
HDMI USB |
10MHz |
UART USB2.0 |
110kbps* 全双工 |
>20us |
2.3-2.7 |
>5km |
1080P@60fps |
H.264 H.265* |
5V-15V 电压兼容 电流大于2A |
<5W |
-40 +85 |
L:60mm W:70mm H:20mm |
|
Eiger Link 2402 |
HDMI USB |
10MHz |
UART USB2.0 |
110kbps* 全双工 |
>20us |
2.3-2.7 |
>7km* |
1080P@60fps |
H.264 H.265* |
5V-15V 电压兼容 电流大于2A |
<7W |
-40 +85 |
L:60mm W:70mm H:20mm |
|
Eiger Link 3500 |
HDMI USB |
10MHz |
UART USB2.0 |
110kbps* 全双工 |
>20us |
3.3-3.8 |
>5km* |
1080P@60fps 1080P@30fps |
H.264 H.265* |
5V-15V 电压兼容 电流大于2A |
<7W |
-40 +85 |
L:60mm W:70mm H:20mm |
说明：
1 数传带宽：bpsk调制模式下50kbps; qpsk调制下110kbps
2.传输距离：通视距离无明显遮挡环境下，根据测试环境的不同传输距离可能会有区别。
3.分辨率：1080i 720i格式部分支持。
4.编码格式：H.265可选
5.尺寸：尺寸可定制
功能特性

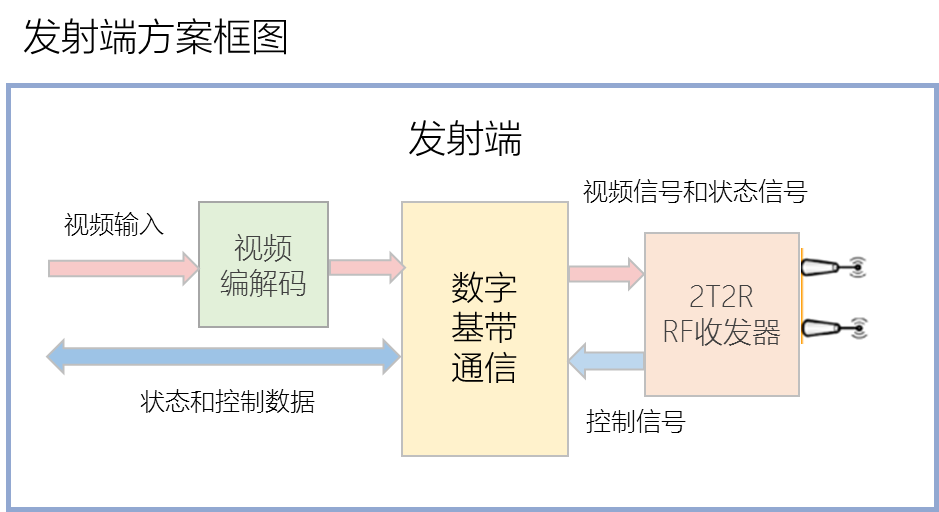

发送模块
有编码板和发射板两块板组成，通过排线进行连接。
编码板：
提供一路HDMI视频输入；提供一个USB 2.0 OTG接口。（注意：该接口目前保留，对外不可用）发射板：（以-S标注）

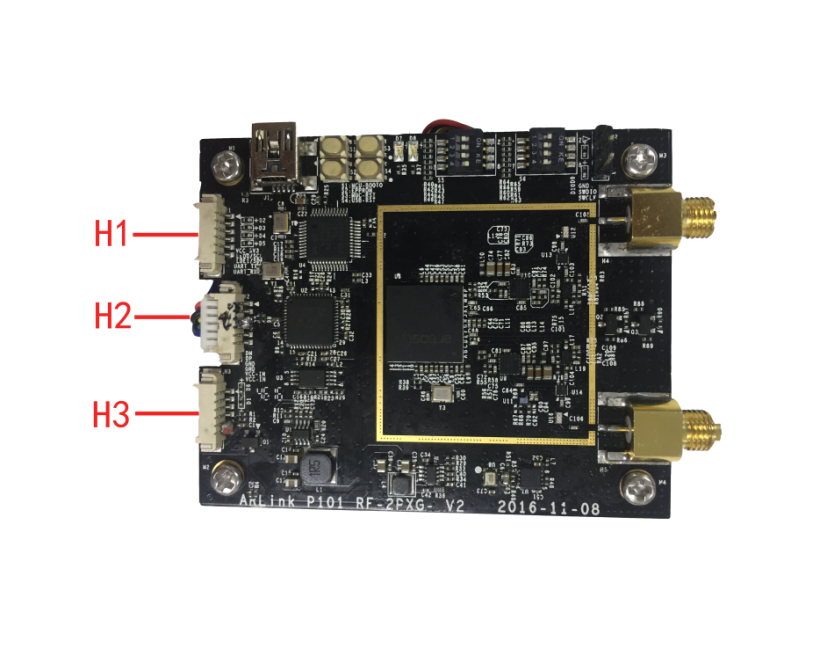

提供H1,H2,H3三个接口，信号定义描述以板子附视接口靠右方式摆放来描述。
H3提供一个USB 2.0 高速设备接口。（注意：当射频板单独使用时该接口对外可用，与编码板一起的时候该接口对外不可用）
俯视图如下：

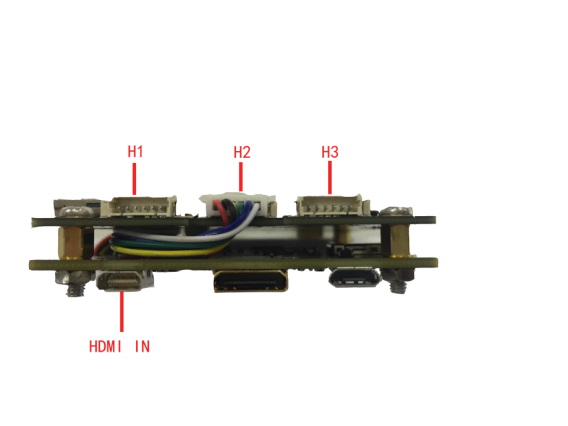

侧视图如下：
技术参数如下：(含编码板)
|
类别 |
规格 |
备注 |
|
图像 |
输入分辨率 |
1080p@60fps,1080p@50fps,1080p@30fps, 1080p@25fps, 720p@60fps, 720@50fps, 480p@60fps, 480p@50fps。 |
|
压缩标准 |
H.264 |
|
|
编码格式 |
1080p@30fps, 1080p@25fps, 720p@60fps,720p@50fps, 480p@60fps, 480p@50fps |
|
|
码流率 |
根据调制制式自适应，2M-6M（典型），最大支持10M |
|
|
无线 |
工作频段 |
2.3G-2.6G；3.3G-3.8G |
|
调制方式 |
BPSK, QPSK，16QAM，64QAM自适应 |
|
|
LDPC编码码率 |
1/2, 2/3 |
|
|
信道带宽 |
图传：10M，遥控器：1.25M |
|
|
MIMO模式 |
1T2R，2T2R |
|
|
接收端总发射功率 |
17dbm – 26dbm |
|
|
发射端总发射功率 |
17dbm - 23dbm |
|
|
天线方向性 |
全向天线 |
|
|
天线接口 |
SMA |
|
|
接口 |
HDMI |
1个，Micro HDMI接口 |
|
USB |
1个，Mini USB接口，射频板单独使用时该接口对外可用，与编码板一起的时候该接口对外不可用 |
|
|
UART |
1个 |
|
|
状态灯 |
LED灯 |
2个 |

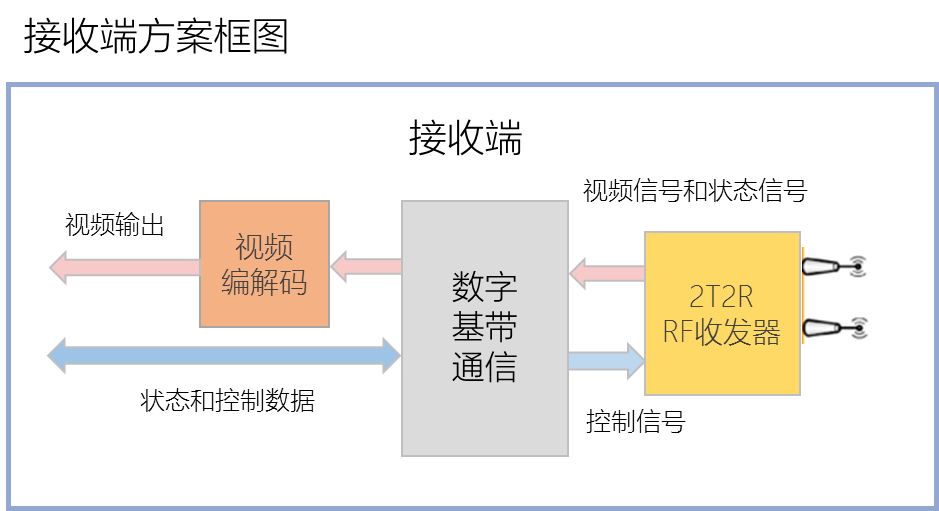

接收模块
接收板：（以-G标注）
H3的信号定义与发射板相同
提供一个USB 2.0 高速设备接口。
提供2个LED灯。

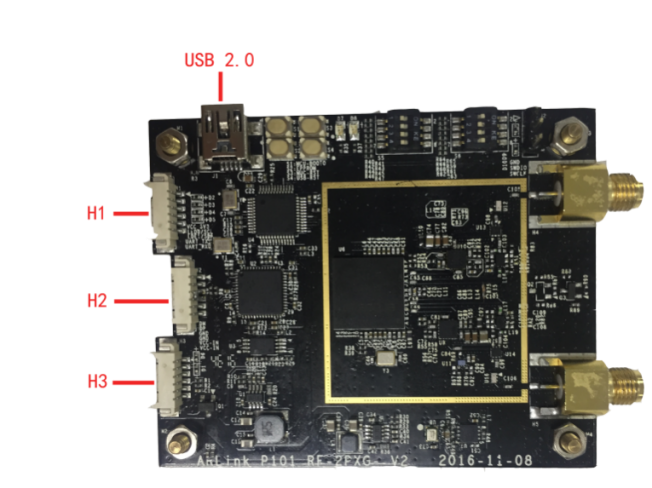

附视图如下：
技术参数如下：
|
类别 |
规格 |
备注 |
|
无线 |
工作频段 |
2.3G-2.6G；3.3G-3.8G |
|
调制方式 |
BPSK, QPSK，16QAM，64QAM自适应 |
|
|
信道带宽 |
图传：10M 遥控器：1.25M |
|
|
MIMO模式 |
1T2R |
|
|
天线方向性 |
全向天线 |
|
|
天线接口 |
SMA |
|
|
USB |
1个，一个Mini USB |
|
|
UART |
1个 |
|
|
状态灯 |
LED |
2个 |
|
电源 |
12V/5V |
|
